TRAVAUX PUBLICS SOMTUBE FTF
Utilisation
Les infiltrations d'eau dans le sol peuvent entrainer des détériorations des ouvrages et nuire à sa durée de vie. Il est alors important d'avoir recourt à une solution de drainage appropriée et efficace.
Le SOMTUBE® FTF limite les sous-pressions hydrauliques lors d’une remontée de nappe phréatique et évite ainsi les infiltrations d’eau dans l’ouvrage. Cette solution est préconisée dans le cadre de plusieurs applications :
- La réalisation de drainage en masque drainant
- La réalisation de drainage sous remblai
- La réalisation de drainage sous remblai sur sol compressible
- La réalisation de drainage à l’arrière des massifs renforcés
- La réalisation de drainage sous voies ferrées
Pour le drainage sous remblai et sous voies ferrées, le SOMTUBE® FTF remplace le dispositif classique de matériaux granulaires drainants et filtres géotextiles. Il peut aussi être utilisé en zones humides et en zones compressibles en complément des drains verticaux.
Pour le drainage en masque drainant, le SOMTUBE® FTF permet de stopper les arrivées d'eau dans les pentes naturelles ou les talus de remblai. Il remplace le dispositif classique de matériaux granulaires drainants et filtres géotextiles.
Pour le drainage à l’arrière des massifs renforcés, il est nécessaire d’installer le SOMTUBE® FTF afin d’évacuer les eaux à l’interface entre le remblai technique et le massif existant. Selon les dispositions constructives de l’ouvrage (hauteur du mur, matériaux disponibles,…) deux modes d’installation de ce produit sont possibles :
- Installation depuis le pied de la pente
- Installation depuis la crête
Avantages
- Augmentation des performances de drainage du sol
- Facilité d'installation avec un seul produit à dérouler
- Augmentation de la stabilité du talus en cas d’une application en masque drainant
- Réduction de la circulation des engins de chantier sur le site en travaux
- Diminution du temps des travaux et du terrassement
- Économie de matériaux
- Réduction de l'empreinte carbone car l'apport de matériaux granulaires sur site est évité
- Une solution économique car le coût de transport est sensiblement réduit
Fonctionnalités
Drainage
Filtration
Protection mécanique
Caractéristiques
- Géocomposite en polypropylène
- Largeur d’un rouleau : 3,90 m
- Longueur d'un rouleau : 50 m
- 3 diamètres de mini-drains perforés : 16 mm, 20 mm et 25 mm
- 4 espacements possibles entre les mini-drains : 200 cm, 100 cm, 50 cm et 25 cm
POUR EN SAVOIR PLUS…
Chantiers réalisés avec SOMTUBE FTF
Stabilisation et drainage de talus érodés
[Travaux publics]
Aéroport de Mombasa - Kenya
1000 m2
Pour stabiliser les talus et assurer le drainage des eaux dans le contexte de pluies diluviennes, la solution mise en œuvre a été la combinaison du géocomposite SOMTUBE® FTF avec un dispositif de retenue de terre, l'ALVEOTER®.
Plateforme de pré-consolidation pour la création d'une voie routière
[Travaux publics]
RD22 - La Chapelle d'Armentières (59)
15 000 m2
Lors de la création de la RD22, les sols ont été identifiés comme compressibles. Pour consolider le terrain, , une solution associant des drains verticaux sur 22m de profondeurs et le géocomposite de récupération SOMTUBE FTF a été retenue.
Renforcement & drainage de remblai sur sol compressible
[Travaux publics]
Canal du Condé-Pommeroeul - Belgique
110 000 m2
L'amélioration du canal a impliqué la construction de dépôts pour le stockage de sédiments non agressifs sur un terrain de mauvaise qualité. Afin de rendre les sols aptes, le SOMTUBE® FTF placé pour drainer la saturation en eau, a été combiné au NOTEX® GX employé pour maintenir la stabilité du remblai.

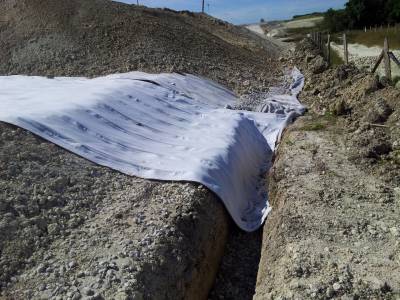

Drainage sous remblai routier
[Travaux publics]
RN6 - Zinguichor - Tanaff (Sénégal)
188 000 m2
La réhabilitation de la route nationale 6 allant de Zinguichor à Tanaff (116 km) subit des remontées de nappe du fleuve Casamance. La solution géocomposite SOMTUBE® FTF mise en place permet de drainer efficacement les eaux du sol.
Déviation du TAILLAN MEDOC
[Travaux publics]
Drainage sous remblai + cavités + fossés étanches
Déviation du Taillan-Médoc (33)
8 000 m2 (SOMTUBE FTF)
50 000 m2 (STABILINER GTX)
Sur le site du Taillan-Médoc , la société AFITEXINOV a été consulté par la direction technique pour proposer une solution aux importantes remontées d’eau sur le secteur. Le contexte géologique du projet présentant des sols à fortes perméabilités.
