OUVRAGES HYDRAULIQUES DRAINATEX + SOMTUBE FTF
![Marquage CE](https://www.afitexinov.com/public/Thumbs/externe/logo_marquagece_marge_w350_h350_fitfill.jpg)
Utilisation
L’utilisation d’un géosynthétiques de drainage lors de la création de digues prolonge la durée de vie des ouvrages et réduit sensiblement le risque de défaillances. La solution SOMTUBE® FTF + DRAINATEX® est préconisée lors de la construction de digue classique et à vocation de retenue d'eau (champs d'inondation contrôlés). Elle permet de retenir l’eau située d’un côté de la digue et protéger les terrains avoisinants contre les inondations.
Le DRAINATEX® posé verticalement à l’intérieur de la digue permet de drainer les eaux de fuites dans le corps de digue pour éviter de la déstabiliser.
Le SOMTUBE® FTF posé en base de la digue permet de récupérer les eaux d’infiltration sous celle-ci dans un drain collecteur, limitant ainsi les sous-pression de la partie aval.
Ces deux solutions remplacent les épaisseurs de matériaux granulaires drainants mis en place habituellement.
Avantages
- La retenue d’eau et la protection contre les inondations
- La réduction du risque de défaillance de la digue
- Économie de matériaux
- Réduction de l'empreinte carbone car l'apport de matériaux granulaires sur site est évité
- Une solution économique car le coût de transport est sensiblement réduit
- La facilité d’installation
Fonctionnalités
![Drainage](https://www.afitexinov.com/public/Thumbs/externe/picto_drainage_w106_h84_fitfill.jpg)
![Filtration](https://www.afitexinov.com/public/Thumbs/externe/picto_filtration_w106_h84_fitfill.jpg)
![Protection mécanique](https://www.afitexinov.com/public/Thumbs/externe/picto_protection_mecanique_horizontale_w106_h84_fitfill.jpg)
Caractéristiques

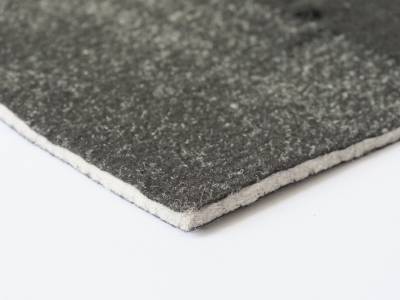

Drainatex :
- Géotextile en polypropylène
- Largeur du rouleau : 4 m
- Longueur du rouleau : 75 m
Somtube FTF :
- Géocomposite en polypropylène
- Largeur d’un rouleau : 3,90 m
- Longueur d'un rouleau : 50 m
- 3 diamètres de mini-drains perforés : 16 mm, 20 mm et 25 mm
- 4 espacements possibles entre les mini-drains : 200 cm, 100 cm, 50 cm et 25 cm
POUR EN SAVOIR PLUS…
Chantiers réalisés avec DRAINATEX + SOMTUBE FTF

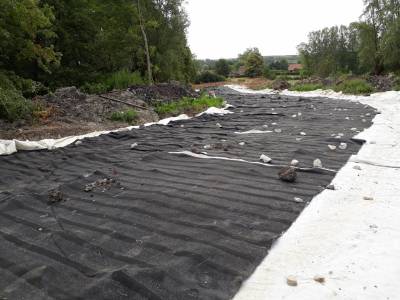

Drainage sous et en corps de digue
![Drainage sous et en corps de digue](https://www.afitexinov.com/public/Thumbs/externe/digue_du_renty_w400_h320_fillfill.jpg)
[Ouvrages hydrauliques]
Aménagement d'ouvrages de champs d'inondation contrôlée - Renty (62)
7 800 m2 (sous digue)
Suite à la fréquence des crues, des champs d'expansion visant à recevoir les eaux en crues ont été aménagés. Du SOMTUBE® FTF et du DRAINATEX® ont été utilisés pour garantir la pérennité des digues et le drainage des eaux.
