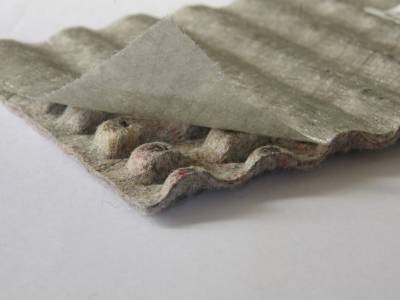

BÂTIMENT ALVÉODRAIN F

ALVÉODRAIN F - Protection et drainage des parois enterrées

A_DTA
Marquage CE

Utilisation

Lors de la construction d'ouvrages, il y a un risque de stagnation des eaux de ruissellement au contact des parois, qui peuvent mettre en péril la longévité des bâtiments. Une protection des fondations avec un système de drainage est alors impératif.

Dans les grandes agglomérations où l'espace est de plus en plus rare, la technique constructive des voiles par passe (VPP) est de plus en plus utilisée.

L’ALVÉODRAIN® F en coffrage perdu ou en voile par passe (VPP) est destiné à être posé verticalement, côté filtre, contre le sol en place. Il est fixé temporairement avec des clous avant la pose du ferraillage. Il assure simultanément la protection et le drainage des eaux d’infiltration évacuées par une barbacane.

L’ALVÉODRAIN® F peut aussi être posé contre les murs de soutènement, les culées d’ouvrage d’art et le long des parois enterrées, de la même manière que l’ALVÉODRAIN® Ev. Dans ce cas de figure, il bénéficie d'un avis technique validé par le CSTB.



Certifications :

Une FDES* a été validée pour l' ALVÉODRAIN F et ce produit bénéficie, par ailleurs, d'un avis technique validé par le CSTB.

Une *FDES est une Fiche de Déclaration Environnementale et Sanitaire. Elle concerne les produits de construction et de décoration.

C’est la carte d’identité environnementale des produits basée sur les résultats de l’Analyse de du Cycle de Vie (ACV) d’un produit. Elle est valable 5 ans.

Pour la consulter cliquez ici

Plus d'informations : https://www.inies.fr/

Avantages

  • 30% de temps de pose de gagnés
  • Deux utilisations : posé le long des parois enterrées ou en voile par passe (VPP)
  • 3 fonctions principales en une seule pose : drainage, filtration et protection mécanique
  • Solution économique et bénéfique pour l'environnement en évitant l'apport de matériaux drainants en pied
  • Produit moins fragile et moins cassant que les produits concurrents

Fonctionnalités

Drainage Drainage
Filtration Filtration
Protection mécanique Protection mécanique

Caractéristiques

  • Géocomposite en polypropylène
  • Largeur d'un rouleau : 1,10 m
  • Longueur d'un rouleau : 50 m
  • Poids d’un rouleau : 34 kg
  • Hauteur de pose maximum : 3 m
  • Rendement : 260 m2 posés par jour à 2 personnes


Chantiers réalisés avec ALVÉODRAIN F

Drainage et protection de parois enterrées

Drainage et protection de parois enterrées

[Bâtiment]

Immeuble de bureaux
Bois Colombes (92)
1500 m2

Le géocomposite ALVÉODRAIN® F a été préconisé pour assurer le drainage et la protection (anti-poinçonnant) des parois enterrées. Il a été posé contre voile sur 8 mètres de haut.

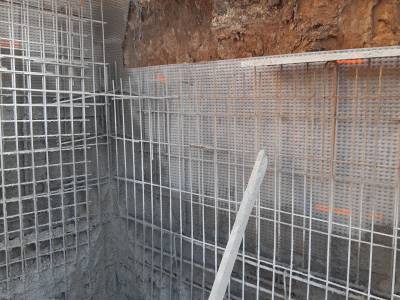

Drainage vertical derrière Voiles Par Passes

Drainage vertical derrière Voiles Par Passes

[Bâtiment]

Centre EDF Plateau de Saclay - Palaiseau (91) - 10 000 m2
Lors de la construction du nouveau centre de formation et recherche du groupe EDF, un parking sur deux niveaux a été construits. Le géocomposite ALVÉODRAIN® F a été posé de deux façons différentes afin d'assurer le drainage et la protection de ces deux niveaux enterrés. Un drainage contre voile a été réalisé pour le niveau supérieur et un drainage en voile par passes (VPP) a été réalisé pour le niveau inférieur.
